Під ключповністю автоматична робота-система палетуваннядля заводів із виробництва гофрокартону у 2026 році зазвичай коштує від 55 000 до 280 000 доларів США, залежно від вантажопідйомності, швидкості лінії, налаштувань End-of-Arm Tooling (EOAT) та інтеграції периферійної лінії. Експлуатація багато-змінного виробничого об’єкта дає змогу більшості менеджерів заводу відшкодувати свої загальні капітальні інвестиції протягом 10–18 місяців завдяки виключенню ручного розвантаження, запобіганню браку-матеріалу з краю коробки та підтримці безперервної високо-швидкісної лінії перетворення.
1. Огляд вартості системи та рівні цін
Визначення капітальних витрат на роботизовану кінцеву-лінійку для пакування вимагає розбивки загальних витрат на автономне апаратне забезпечення робота, розробку спеціального інструменту, периферійні конвеєри для обробки матеріалів, захисні огородження та інтеграцію системного керування. Стандартний 4-осьовий або 6-осьовий промисловий робот не може функціонувати незалежно на заводі; для цього потрібне інтегроване середовище для прийому вхідних пачок гофроящиків, розміщення дерев’яних полозів, вставлення листів та вивантаження готових штабелів піддонів.
Матриця бюджетування за потужністю та складністю системи
| Конфігурація системи | Орієнтовний діапазон цін (USD) | Робоча швидкість Ємність | Заявка на цільовий заклад | Типове вікно окупності |
|---|---|---|---|---|
| Базовий автономний осередок палетування | $55,000 – $85,000 | 10 – 16 пучків / хв | Флексографічний склеювач для флексосклеювання (FFG) або напівавтоматичний вивід обв’язки від повільного-до-середнього рівня. Розміщення палет вручну на позначені місця підлоги. | 14 – 18 місяців |
| Висока-рентабельність інвестицій Integrated Cell | $85,000 – $150,000 | 18 – 28 пучків / хв | Висока-швидкісна подача FFG або ротаційної матриці-. Оснащений живленням розшарування, механічним захватом із декількома-підбирачами та підключенням для віддаленої діагностики ПЛК. | 10 – 14 місяців |
| Високошвидкісна-багатолінійна автоматизована система | $150,000 – $280,000+ | 30+ пакетів/хв | Централізована багато{0}}рядкова подача. Включає автоматичні диспенсери піддонів, вбудовані пристрої для вставки листів, моторизовані ланцюгові конвеєри та док-станції AGV. | 18 – 24 місяці |
Базова лініяробот палетування цінасуттєво різниться залежно від того, чи купується машина як чиста механічна рука чи як повністю інтегрована --лінія автоматизації. Оцінка витрат на окремі підсистеми допомагає командам інженерів підприємства розподіляти капітал між механічними, електричними та контрольними дисциплінами.
Деталізований розподіл капітальних витрат підсистеми
- Шарнірна механічна рука робота (25% – 35% від загального бюджету):$35 000 – $75 000. Охоплює основну 4-осьову або 6-осьову шарнірну руку робота з вантажопідйомністю від 110 до 300 кг, включно зі структурною підставкою, внутрішніми кабелями джгутів і контролерами сервоприводу.
- Кінець--оснастки для рук/нестандартного захвату (15% – 25% від загального бюджету):12 000 – 35 000 доларів США. Включає механічні бокові-затискачі, пневматичні нижні-опорні вилки, вакуумні всмоктувальні пластини або гібридні захвати, розроблені спеціально для геометрії гофрокартону та ваги пачок.
- Завантажувальні конвеєри, блоки прямокутної обробки та транспортування піддонів (20% – 30% від загального бюджету):15 000 – 50 000 доларів США. Включає роликові ліжка з електроприводом, механізми-центрування пучків, автоматичні дозатори дерев’яних піддонів і важкі-вихідні-ланцюгові конвеєри.
- Корпуси безпеки, блокування та панелі живлення (10% – 15% від загального бюджету):8 000 – 20 000 доларів США. Охоплює фізичне огорожу з дротяної сітки по периметру, світлові завіси безпеки, блоковані двері доступу та головний корпус керування IP54 / NEMA 12, оснащений промисловим кондиціонером.
- Програмування ПЛК, системна інтеграція та тестування (8% – 12% від загального бюджету):5 000 – 15 000 доларів США. Включає користувальницьке програмування сенсорного екрану HMI, комунікацію польової шини з вихідними лініями перетворення та-тестування-заводським пуском перед відвантаженням.
2. Технічні фактори, що впливають на вартість обладнання
Оцінюючи сучасне роботизовані системи палетування вимагає перевірки конкретних механічних і експлуатаційних параметрів. Пропозиції щодо обладнання залежать від кінематичних характеристик, частоти циклів і жорсткості конструкції.
📌 Примітка щодо джерела обладнання:Оцінюючи технічні можливості світових виробників, перегляньте регіональні галузеві рейтинги, щоб отримати докладні профілі постачальників:

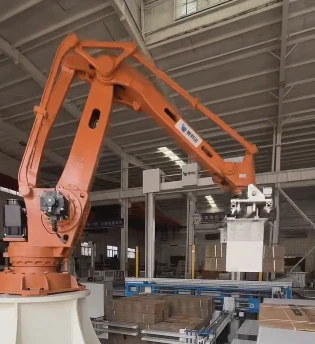

Корисне навантаження та робочий конверт руки робота
The mechanical payload rating determines the maximum mass the arm can maneuver at maximum acceleration (>1,2 g), не викликаючи теплових перевантажень двигуна або помилок позиціонування.
- Від легкого до середнього корисного навантаження (110 кг – 180 кг):Налаштовано для послідовності вибору одного-пакета або подвійного-пакета. Обробляє стандартні гофроящики, що виходять з ліній переробки, зі швидкістю до 18 циклів на хвилину.
- Важке корисне навантаження (240 кг – 300 кг+):Необхідний для багато{0}}процедур підбору, коли захват піднімає цілі шари або кілька важких гофрованих пучків одночасно (30+ пучків за хвилину, еквівалентна пропускна здатність).
- Конверт охоплення (2400 мм – 3100 мм):Збільшений радіус дії руки дає змогу одній руці робота обслуговувати два окремі відсіки для палетування (розташування подвійних-відсіків), усуваючи потребу у додатковому роботі.
Завершення--розробки арматури (EOAT).

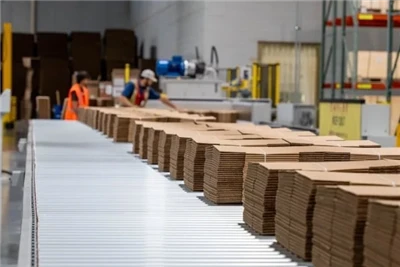

Транспортування пачок гофрованого паперу вимагає складних умов обробки матеріалів. Щойно склеєні коробки, які виходять із флексографічних склеювальних машин, зберігають залишкову вологість, а ослаблена ПП/ПЕТ стрічка може зісковзнути під час швидкого обертального руху.
- Пневматичні бічні-затискачі:Використовуйте пластини з м’якого алюмінію або вуглецевої сталі, щоб затиснути пучки збоку. Добре-підходить для щільно зв’язаних гофрованих пучків.
- Нижня-опорна механічна вилка:Серво{0}} або пневматичні пальці вилки ковзають під пучком перед підйомом. Рекомендовано для пачок без обв’язок або важких аркушів,-вирізаних для висічення, щоб усунути провисання нижнього-аркуша.
- Вакуумні присоски:Використовуйте-вакуумні повітродувки або ежектори стисненого повітря в поєднанні з пінопластовими ущільнювачами. Ефективний для роботи з суцільним -шаровим аркушем, хоча паперовий пил вимагає регулярного обслуговування повітряного фільтра.
- Гібридні комбіновані захвати:Інтегруйте бічні-затискні пластини, пневматичні нижні опорні вилки та верхні-утримувальні накладки. Забезпечує максимальну стабільність для не-затверділих, вільних пучків, що рухаються з високими темпами прискорення.
Вирівнювання подачі та активне підведення в квадрат
Рука робота може формувати прямі, стабільні вантажі піддонів, лише якщо вхідні пачки надходять у точній фізичній орієнтації. Високошвидкісні комірки автоматизації розміщують активний пучковий квадрат безпосередньо перед позицією підбору. У цій збірці використовуються моторизовані бокові ремені та кінцеві-обмежувачі, щоб спрямувати вільні пачки перед затисканням, забезпечуючи прямі кути піддонів, які відповідають суворим вимогам складських стелажів і експортних відправлень.
3. Стандарти промислових компонентів та протоколи інтеграції
Анпромисловий робот для палетуванняосередок має бути створено з використанням не-запатентованих промислових компонентів, щоб спеціалісти з внутрішнього технічного обслуговування могли виконувати завдання заміни, використовуючи доступні на місці комерційні запаси.
Стандартизована матриця брендів компонентів
| Модуль підсистеми | Стандартна марка компонентів | Технічно-оперативна функція |
|---|---|---|
| Архітектура керування ПЛК | Siemens S7-1500 / Allen-Bradley ControlLogix | Центральне керування коміркою, зберігання рецептів, логіка послідовності рухів і квитування лінії. |
| Пневматичний привід | SMC / Festo | Затискні циліндри захвату, приведення в дію нижньої вилки та позиціонування приводу кутника пучка. |
| Конвеєрні моторедуктори | SEW-Eurodrive / Nord | Моторизовані приводи для завантажувальних роликових станин і важких-повних-конвеєрів для палет. |
| Електротехніка низької-напруги | Schneider Electric / ABB | Термові вимикачі, контактори, реле перевантаження та головні захисні вимикачі. |
| Датчики та завіси безпеки | Sick / Banner Engineering / Omron | Виявлення пачок, оптичні датчики позиціонування піддонів і моніторинг безпечної зони по периметру. |
Протоколи керування та лінійний зв'язок
Безперебійний зв’язок між осередком для палетування та попереднім обладнанням для перетворення запобігає зупинці лінії та резервному копіюванню матеріалу. Сучасні контролери клітин використовують мережі польових шин, такі як PROFINET або EtherNet/IP. Коли вхідна лінія перетворення змінює рецепти замовлення, ПЛК головної лінії автоматично оновлює розміри зв’язків, шаблони укладання шарів і максимальну висоту укладання в HMI роботизованої комірки. Оператору не потрібно вручну регулювати координати руху, що скорочує тривалість зміни завдання з 20 хвилин до менш ніж 30 секунд.
4. Приховані капітальні/операційні витрати та реалії інтеграції сайту
Оцінка пропозицій щодо обладнання виключно на основі цін FOB машини часто призводить до неочікуваного перевищення бюджету під час введення об’єкта в експлуатацію. Керівники заводу повинні передбачити в бюджеті матеріально-технічне забезпечення, цивільні зміни, підключення до комунальних мереж і поточне обслуговування.
Приховані статті витрат і планувальник бюджету інтеграції сайту
| Категорія витрат | Приблизний діапазон вартості (дол. США) | Опис і стратегія зменшення витрат |
|---|---|---|
| Фрахт, упаковка та морське страхування | $4,000 – $12,000 | Океанські контейнери (40-футовий високий куб або відкритий верх), вакуумне-запечатане-антикорозійне обгортання фольгою та страхування транспортування. |
| Митні збори та імпортне очищення | 5% – 12% від вартості CIF | Залежить від юрисдикції імпорту (наприклад, правила SAT у Мексиці, тарифні рамки АСЕАН). Завчасно забезпечте точну класифікацію коду HS. |
| Будівельні роботи та комунальні послуги | $3,000 – $8,000 | Вирівнювання залізобетонної підлоги (мінімальна глибина 150 мм з арматурою), основні перепади живлення 480 В / 380 В і краплі сухого стисненого повітря (6 бар). |
| -Встановлення та введення в експлуатацію на місці | $6,000 – $15,000 | Добові ставки інженера з обслуговування на місцях, транспортні витрати, механічні анкерні болти та інтеграція лінії.(Знижено через замовлення попередньо-з’єднаних модульних елементів). |
| Річна угода про рівень обслуговування (SLA) | $2000 – $5000 / рік | Включає цілодобовий віддалений доступ до мережі ПЛК, гарантії аварійного обслуговування на місцях, планове змащування з’єднань і доступ до місцевих запасних частин. |
Кондиціонування джерела живлення та захист від пилу
Виробничі підприємства, що працюють у регіональних промислових зонах, часто стикаються з перепадами напруги в мережі та перехідними процесами. Сервоконтролери на промислових роботах чутливі до нестабільності напруги.
Безкондиційне електропостачання може спричинити відключення сервоприводу, що призведе до втрати опорного положення кодера та зупинки лінії-циклу. Встановлення ізолюючого трансформатора та регулятора напруги всередині головного корпусу захищає керуючу електроніку.
Крім того, висока температура навколишнього середовища в поєднанні з дрібним паперовим пилом спричиняє перегрів внутрішньої електричної шафи. Оснащення головної панелі керування кондиціонером IP54 / NEMA 12 захищає внутрішні сервопідсилювачі та апаратне забезпечення процесора ПЛК.
5. Стратегія пошуку: глобальний рівень 1 проти спеціалізованих китайських системних інтеграторів
Закуповуючи обладнання, корпоративні покупці повинні оцінювати вищі ціни західних інтеграторів порівняно з ефективністю капіталу, яку пропонують спеціалізовані глобальні виробники обладнання. Вибір a робот для палетування Китай Рішення OEM дозволяє коробковим заводам впроваджувати сучасну автоматизовану обробку, зберігаючи капітал для інвестицій у гофрофабрики та друкарські лінії.
Матриця порівняння постачальників
| Критерії оцінювання | Глобальні інтегратори Tier-1 (США / ЄС) | Спеціалізовані китайські системні інтегратори |
|---|---|---|
| Початкова вартість клітинки під ключ | Високий ($160 000 – $300,000+) | Конкурентоспроможний ($60 000 – $120 000) |
| Core Robot Arm Brand | Рідний/запатентований бренд Tier-1 | FANUC / ABB / KUKA ЧИ -потужний важіль вітчизняної промисловості |
| Гнучкість налаштування макета | Жорсткі модульні стандарти; розробка на замовлення передбачає значні додаткові збори | Висока гнучкість; нестандартні L-форми або щільні-корпусні каркаси, виготовлені за кресленнями САПР |
| Стандартна якість компонентів | Глобальний стандарт (Siemens, Allen-Bradley) | Використовуються глобальні стандартні компоненти (Siemens, SMC, Schneider, SEW) |
| Технічна підтримка та віддалений доступ | регіональні відділення; вищі тарифи на польове обслуговування | Цілодобова віддалена діагностика роутера PLC + диспетчерська регіональна сервісна мережа |
| Середнє вікно окупності | 22 – 36 місяців | 10 – 14 місяців |
Вибір авторитетного китайського виробника машин вимагає перевірки того, що постачальник інтегрує не-запатентовані міжнародні бренди компонентів для вузлів із високим-зносом.
Використання стандартних пневматичних клапанів SMC, ПЛК Siemens і розподільних пристроїв Schneider гарантує, що якщо електромагнітний клапан або фотоелектричний датчик потребують заміни після багатьох років безперервної роботи, обслуговуючий персонал на місці може отримати стандартні запасні частини на місці, не чекаючи міжнародних поставок.
6. Комплексна фінансова рентабельність інвестицій і система окупності
Щоб виправдати членам правління та фінансовим контролерам капітальні витрати на обладнання, інженерні директори заводу повинні кількісно оцінити операційну економію, використовуючи реалістичні показники продуктивності заводу.
Формула розрахунку періоду окупності
3-змінна гофрована лінія з фінансового прикладу
Розглянемо підприємство з виготовлення гофроящиків, на якому працює високо-швидкісний флексографічний склеювач, який виготовляє 220 аркушів за хвилину протягом 3 робочих змін (24-годинне безперервне виробництво):
- Робота з ручного розвантаження:Потрібен 1 ручний оператор на зміну на розвантажувальній лінії конверсії (загалом 3 працівники протягом 24 годин).
- Повністю навантажена вартість праці:18 000 доларів США на працівника на рік (включає заробітну плату, податки, медичне страхування та адміністративні накладні витрати).
- Загальні прямі річні витрати на оплату праці: $18,000 × 3 = 54 000 доларів США на рік
- Загальний обсяг встановлених капітальних інвестицій:Повністю висока-рентабельність інвестицій промисловий робот для палетуваннявитрати клітини75 000 доларів СШАповністю висаджено, встановлено та введено в експлуатацію.
- Вторинна фінансова економія:
- Усунення лому з краю коробки:Розвантаження вручну спричиняє пошкодження країв верхнього та нижнього аркушів незакріплених пачок. Усунення падіння дошки зберігає6000 доларів США на рікв брухті картону.
- Відновлена пропускна здатність лінії перетворення:Втома під час пізніх змін змушує операторів працювати на лінії переробки на 80% від максимальної номінальної швидкості. Автоматизоване палетування постійно підтримує 100% номінальної швидкості машини, генеруючи приблизну10 000 доларів США на ріку додаткову чисту маржу.
Порівняння операційної окупності-зміни
| Фінансовий параметр | Робота в 1 зміну (8 годин на день) | Робота в 2 зміни (16 годин на день) | Робота в 3 зміни (24 години на добу) |
|---|---|---|---|
| Замінено розвантаження праці | 1 Робітник | 2 Робітники | 3 Робітники |
| Річна економія прямої праці | $18,000 | $36,000 | $54,000 |
| Річна економія брухту матеріалів | $2,000 | $4,000 | $6,000 |
| Запас відновленої потужності | $3,000 | $6,000 | $10,000 |
| Загальна сукупна річна економія | 23 000 доларів на рік | 46 000 доларів на рік | 70 000 доларів на рік |
| Загальна вартість встановленої системи | $75,000 | $75,000 | $75,000 |
| Розрахований період окупності | 39,1 місяців | 19,5 місяців | 12,8 місяців |
- Загальна річна фінансова вигода:54 000 доларів США (праця) + 6 000 доларів США (брухт) + 10 000 доларів США (потужність) =70 000 доларів США на рік
- Розрахунок окупності:(75 000 доларів США інвестицій ÷ 70 000 доларів США щорічних заощаджень) × 12 =12,8 місяців
Для 3-змінної роботи заводу автоматизована пакувальна камера повертає всі свої інвестиції під ключдо 13 місяців. Протягом терміну служби машини, що залишився від 8 до 10 років, постійна економія праці та матеріалів безпосередньо знижує експлуатаційні витрати на одиницю.
7. Контрольний список технічних закупівель і аркуш даних RFP
Перш ніж надсилати запит пропозицій (RFP) виробникам обладнання, складіть наступні параметри заводу, щоб забезпечити точні інженерні огляди та обов’язкові ціни на обладнання:
Лист технічних даних RFP
- Специфікації виходу обладнання для перетворення:Висота центральної лінії вихідного конвеєра, максимальна швидкість виробництва аркушів (аркушів/хв) і конфігурація обв’язувальної машини.
- Діапазон розмірів гофрованого пучка:
- Мінімальний розмір пачки: довжина × ширина × висота (мм) і вага (кг).
- Максимальний розмір пачки: довжина × ширина × висота (мм) і вага (кг).
- Атрибути дошки: профілі рифлення (E, B, C, BC з подвійною-стінкою) і межі порогу стиснення.
- Технічні характеристики готового штабелювання піддонів:
- Розміри дерев’яних полозів: стандартні піддони ISO, полози США (48 x 40 дюймів) або спеціальні полози.
- Максимальна висота готового вантажу: включно з дерев’яною опорою (наприклад, 1800 мм, 2100 мм).
- Конфігурації шаблонів укладання: укладання в стовпці, блокування вертушки або вимоги до проміжних{0}}листів.
- Доступна площа та зазор над головою:Доступна довжина, ширина та висота мостового крана (мм). Додайте плани поверхів DWG/CAD із зображенням колон будівель, головних проходів і шляхів руху навантажувачів.
- Службова інфраструктура сайту:Доступна напруга в лінії (480 В, 3 фази, 60 Гц або 380 В, 3 фази, 50 Гц), тиск подачі в лінію повітряного компресора (бар) і локальний діапазон температури навколишнього середовища в приміщенні (градуси).
8. Наступні кроки впровадження
Модернізація кінцевої--упаковки лінії за допомогою спеціальногоповністю автоматична робота-система палетуванняусуває обмеження, пов’язані з ручною роботою, стабілізує обсяги виробництва та забезпечує постійну якість завантаження готових піддонів.
Щоб оцінити індивідуальні конфігурації обладнання для вашого підприємства:
- Складіть детальні діапазони розмірів комплекту коробок і цільову швидкість лінії.
- Запитуйте детальні пропозиції, які включають списки комерційних запасних частин і угоди про рівень обслуговування віддаленого ПЛК.
- Вимагайте від постачальників обладнання надати налаштовану 3D-симуляцію макета комірок, яка відповідає кресленню CAD вашого заводу, щоб перевірити тривалість циклу та маневреність навантажувача перед оформленням замовлень на закупівлю.
